El XRF de última generación de primera

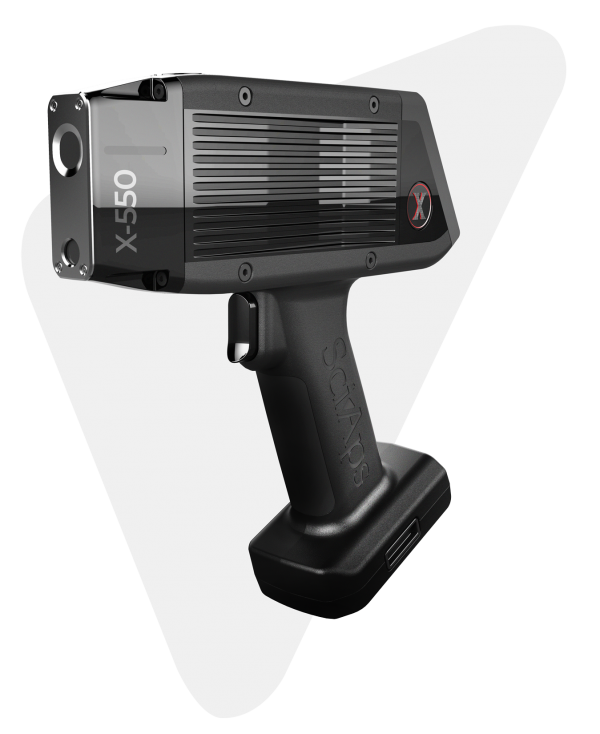

El SciAps X-550 establece un nuevo estándar de rendimiento para XRF portátil. Con un peso de 2.8 libras. (1,3 kg) con la batería, es la pistola de rayos X más ligera, rápida y articulada jamás fabricada. Ofrece el tamaño pequeño, la velocidad ultrarrápida y la alta precisión de la serie SciAps X en un dispositivo perfectamente equilibrado. Es rápido en todas las aleaciones, incluidos los aluminios. El X-550 utiliza el tubo de rayos X más potente de la industria, operando hasta 3 veces la potencia en la configuración Beam 2 en comparación con el SciAps X-505 y otros analizadores XRF portátiles.La geometría única y la potencia del tubo optimizan el rendimiento para aplicaciones de medición de bajo número atómico, incluida la corrosión sulfídica (bajo Si), fósforo y azufre y aleaciones de aluminio, así como para el análisis de residuos según las especificaciones API 751 y 5L.
Descripción
Aplicaciones
NDT-PMI
Ofrece PMI para la mayoría de las aleaciones en 1 segundo con excelente precisión.
Algunas aplicaciones NDT-PMI requieren pruebas más largas o pruebas de múltiples haces. Nuestra plataforma basada en aplicaciones de Android proporciona aplicaciones dedicadas preconfiguradas para que las pruebas de calidad por parte de cada operador sean tan fáciles como un teléfono inteligente, incluidas aplicaciones para residuos (API 751), corrosión sulfídica (API 939), API 5L y otras pruebas. Lea las especificaciones de la aleación X-550 .
Optimizado para aplicaciones clave de PMI como Residuales y Corrosión Sulfídica.
Para muchas aplicaciones de PMI, las pruebas rápidas son suficientes para verificar el grado de aleación y la geoquímica. Las aplicaciones más complicadas requieren tiempos de prueba más prolongados o operaciones de haces múltiples (un haz optimizado para metales pesados y de transición; el otro para elementos de bajo número atómico Mg, Si, Al, P y S). Las aplicaciones dedicadas de nuevo que las pruebas sigan los procedimientos correctos, como los tiempos de prueba recomendados y la configuración del haz de rayos X. Por ejemplo, la aplicación Residuales tiene por defecto tiempos de prueba de 15 segundos debido a la necesidad de medir Ni, Cr y Cu a <0.03% cada uno (suma <0.15%) y Nb y V a <0.02%.La aplicación Sulfidic Corrosion está preconfigurada para requerir pruebas de dos haces para medir Si hasta 0.03% en aceros.
Diseñado para que los usuarios de NDT y PMI accedan a lugares de prueba y soldaduras de difícil acceso.
Perfectamente equilibrado, ligero y articulado, puede realizar pruebas durante todo el día sin fatiga. La huella estrecha permite un acceso total a prácticamente cualquier lugar de prueba y soldadura.
Chatarra
Excelente en aleaciones de alta temperatura y metales preciosos.
Como la mayoría de los XRF, el -550 proporciona una química rápida y precisa en una amplia gama de aleaciones de alta temperatura, inoxidable, metales rojos y metales preciosos. Lo que es diferente es la resistencia de este analizador con estructura de metal, que es increíblemente liviano (<2.8 lbs.) Y está en perfecto equilibrio. Úselo para clasificar todo el día sin fatiga. La cámara del teléfono celular a bordo (cámara macro) permite la documentación fotográfica de los materiales probados, y la impresora de etiquetas Bluetooth proporciona etiquetas impresas instantáneas con sello de fecha / hora, identificación de grado y química.
Con la aplicación de aluminio: clasifique todas sus aleaciones de aluminio en 1-2 segundos.
Si es un procesador de chatarra, la única razón para comprar el X-550 en el lugar del X-505 es la velocidad y la precisión de las aleaciones de aluminio. El X-550 presenta nuestra aplicación de aluminio pendiente de patente. Clasifica sus aleaciones de aluminio en 1-2 segundos, incluidas las aleaciones que solo se diferencian por el contenido de magnesio (Mg). Las calificaciones que fueron imposibles de clasificar con otros XRF o tomaron minutos de tiempo de prueba, como 3003/3004/3005, cast 356 y 357, y 2014/2024, son solo algunos ejemplos. Ahora puede clasificar muchos grados Al similares de forma económica. Consulte nuestra » Guía para la clasificación de aleaciones de aluminio «.
Fósforo y azufre contaminantes.
El tubo de rayos X de alta potencia en el X-550 proporciona un análisis rápido de fósforo (P) en cobre y P y azufre (S) en aceros e inoxidables, lo que le permite actualizar económicamente su cobre y material ferroso basado en bajos niveles de P y S niveles. El X-550 es 3 veces más rápido en P y S que el X-505 o los XRF de la competencia. Los tiempos de prueba más rápidos hacen que la actualización del material para bajos P y S sea más económica.
Elementos de vagabundo.
El procesamiento de chatarra ha ido más allá de la clasificación por grados. Muchos consumidores exigen ahora análisis de partículas o elementos residuales en aleaciones comunes de acero, níquel y cobre. El X-505 está optimizado para límites de detección de bajos en elementos tramp comunes, incluidos Cr, Ni, Cu, V, Nb, Mo en aceros, Pb y Bi en aleaciones de níquel y varios elementos no deseados en aleaciones de cobre.
Minería
Ahora disponible para aplicaciones de exploración y control de ley de minerales. El beneficio del X-550 para la geoquímica es el análisis más rápido posible de elementos de bajo número atómico en muestras de mineral / suelo, incluidos Mg, P, S, Al, Si, Ca y K. Contáctenos para obtener detalles sobre nuestras aplicaciones de exploración para análisis elemental y elementos de Pathfinder . Los analizadores SciAps XRF son utilizados en todo el mundo por muchas de las principales empresas de exploración y empresas de servicios de laboratorio de minería. También disponible con banco de pruebas compacto para funcionamiento con haz cerrado. Lea las especificaciones de geoquímica de X-550 .
Suelo ambiental
El X-550 puede estar equipado con aplicaciones para análisis elemental de suelos ambientales . El paquete de análisis incluye los 8 metales RCRA y 11 de los 12 metales contaminantes prioritarios de la EPA (excepto el berilio; use nuestro LIBS para eso ). El X-505 cumple con el método EPA 6200 de larga data.
Analítica general
¿Tiene aplicaciones analíticas únicas? El X-505 puede equiparse con nuestra aplicación empírica, lo que permite al usuario configurar condiciones de haz únicas, definir elementos específicos de interés y crear calibraciones personalizadas. Para requisitos analíticos fuera del ámbito de las aleaciones, minerales y polímeros, la aplicación empírica X-505 plus ofrece una flexibilidad completa para requisitos analíticos exclusivos o patentados. .
Aplicaciones RoHS
El X-550 está disponible con nuestras aplicaciones RoHS y libres de halógenos , que ofrecen un análisis rápido y preciso de los elementos RoHS Pb, Cd, Br, Cr y Hg totales, más Cl para requisitos libres de halógenos. El tubo de alta potencia del X-550 proporciona un análisis de Cl más rápido en comparación con el X-505.
Una breve comparación: X-550 frente a X-505
¿Cuál es la diferencia entre los modelos premium X-550 y el caballo de batalla X-505? La respuesta es simple: velocidad en elementos de bajo número atómico como Mg, Al, Si, P y S. El X-550 funciona aproximadamente 3 veces la potencia de rayos X en el ajuste «Haz 2» (también conocido como bajo voltaje ajuste) en comparación con el X-505 u otros analizadores XRF portátiles. Esto significa que las intensidades medidas de Mg, Al, Si, P y S (más K, Ca y Cl en otras aplicaciones) son 3 veces más altas, lo que produce mediciones 3 veces más rápidas. A continuación se muestran algunos ejemplos comunes.
| Solicitud | X-550 | X-505 | Comentario |
|---|---|---|---|
| Mida 0.3% Mg en aleación de aluminio | 2 segundos | 7 segundos | Por ejemplo, clasificando Al 356 de 357. |
| Mide 0,1% de Si en aceros | 6 segundos (1 s Haz 1; 5 s Haz 2) | 16 segundos (1s Haz 1; 15s Haz 2) | Corrosión sulfídica, requiere Si> 0,1% en aceros. |
| Mida P y S en aceros o inoxidables | Para un nivel de concentración dado, aproximadamente 3 veces más rápido que X-505. | Los tiempos de prueba reales dependen del nivel de concentración específico de P y S. | |
| Analizar elementos de bajo número atómico en muestras de minería | Mide Mg, Al, Si, P, S, Ca y K 3 veces más rápido que X-505. | Mide bien estos elementos, con velocidades comparables a otras XRF de gama alta. | X-550 ofrece tiempos de prueba más rápidos para los principales metales, sulfuros y contaminantes P. |
¿Necesitas carbono?
Para los usuarios que también necesitan medir el carbono en aceros, acero inoxidable y hierro fundido, SciAps fabrica el Z, el único sistema láser portátil (LIBS) del mundo capaz de medir el contenido de carbono lo suficientemente bajo como para separar el acero inoxidable de grado L y H. SciAps Z casi ha logrado la aceptación mundial con 1,000 unidades entregadas. El Z también analiza berilio, boro y litio en aleaciones. Empaquetados junto con los accesorios compartidos en One Box , el X y el Z brindan un rendimiento óptimo para prácticamente todas las aleaciones y elementos, y por menos dinero que un sistema de chispa OES comparable.
Peso
2.8 libras. con bateria
Dimensiones
7.25 «x 10.5″ x 4.5 »
Energía
Batería de iones de litio recargable a bordo, dispositivo interno recargable o con cargador externo, alimentación de CA, capacidad de intercambio en caliente (tiempo máximo de intercambio de 60 segundos).
Monitor
Pantalla táctil capacitiva a color de 2,7 pulgadas – Acelerador de gráficos Qualcomm Adreno 306 2D / 3D de 400 MHz.
Comunicaciones / Transferencia de datos
Wifi, Bluetooth, conectividad USB a la mayoría de los dispositivos, incluido el software para PC SciAps ProfileBuilder.
Seguridad
Uso protegido por contraseña (nivel de usuario) y configuración interna (administrador).
Regulador
CE, RoHS, USFDA registrado, Canada RED Act.
Fuente de excitación
Ánodo de 40 kV, 200 uA Rh y 10kV, 500 uA para pruebas de aleación, 50 kV, ánodo de 200 uA Au para la mayoría de las otras aplicaciones.
Detector
Detector de deriva de silicio de 20 mm2 (área activa), resolución 140 eV FWHM a 5,95 Mn línea K-alfa.
Filtrado de rayos X
Rueda de filtro de 4 posiciones para optimizar el haz.
Procesamiento de electrónica y procesamiento de host
1.2GHz quad ARM Cortex A53 64/32-bit, RAM: 2GB LP-DDR3, Almacenamiento: 16 GB eMMC (almacenamiento).
Procesador de pulsos
12 bits con tasa de digitalización de 80 MSPS 8K canales MCA USB 2.0 para transferencia de datos de alta velocidad al procesador host. Filtrado digital implementado en FPGA para procesamiento de pulsos de alto rendimiento 20 nS – 24 uS tiempo de pico.
Temperatura ambiental. Distancia
10 ° F a 130 ° F con un ciclo de trabajo del 25%.
Calibración
Parámetros fundamentales. Para las aplicaciones Geochem y Environmental Soil, los usuarios también pueden elegir el método «Compton Normalization» y / o utilizar calibraciones derivadas empíricamente.
Verificación de calibración
Estándar de verificación de acero inoxidable 316 externo para verificación de calibración y validación de escala de energía.
Rango analítico
32 elementos estándar, los elementos específicos varia según la aplicación. Se pueden agregar elementos adicionales a pedido del usuario.
Aplicaciones disponibles
Aplicaciones de aleación, geoquímica (minería), empíricas y medioambientales. Se agregan nuevas aplicaciones con regularidad.
Biblioteca de calificaciones
La biblioteca estándar contiene más de 500 grados, sin límite de tamaño práctico. Se admiten varias bibliotecas, se pueden agregar calificaciones en el analizador o mediante un paquete de software para PC (ProfileBuilder).
Límites de detección del X-500 para analizadores geoquímicos
La tabla de límites de detección (LOD) proporciona límites de detección estimados para una variedad de muestras.
